变形缝在石油化工中的应用如何？

在烈焰与严寒之间：石油化工装置中变形缝的系统工程

在石油化工行业这个充满极端条件的工业领域，装置与管廊如同钢铁构成的精密生命体，日夜不息地处理着高温高压、易燃易爆、强腐蚀性的介质。这里的“变形缝”概念，已远远超越建筑结构中简单的缝隙，演变为保障连续生产、预防灾难性事故的关键应力管理系统和安全屏障。其应用渗透于从巍峨的反应器到纵横交错的管道之间，是协调钢铁骨架与热力、机械及化学应力之间矛盾的精密关节。

一、 石化环境的极端挑战：超越常规的苛求

石化装置对变形缝的要求之所以极为严苛，源于其独特的运行环境：

极端的温度剧变与梯度：装置经历从常温到数百度高温的周期性开停工，以及运行中不同部位巨大的温度梯度（如高温反应器与低温冷却段相连）。这导致热膨胀位移量巨大，且方向复杂。

剧烈的压力与振动载荷：压缩机、泵、鼓风机等转动设备产生持续振动，两相流介质可能引发管道脉动，火灾或紧急泄压（火炬排放）则会造成瞬时冲击载荷。

致命的化学腐蚀环境：介质中的硫化氢、氯离子、有机酸等对金属材料构成严重腐蚀风险。任何密封失效导致的泄漏都可能引发安全事故和环境灾难。

不可中断的连续性生产：石化装置多为连续性流程，维修窗口期极短。因此，变形缝元件必须具备极高的可靠性，设计寿命需与装置检修周期（通常数年）匹配。

二、 核心应用场景与功能实现

在石化工程中，“变形缝”的核心技术载体是管道膨胀节和设备柔性连接。

1. 管道系统：吸收位移与隔离振动的生命线

管道是装置的血管，膨胀节则是血管中吸收脉动、允许伸缩的“弹性段”。

热位移补偿：在长直管线或连接不同热位移的设备（如反应器与换热器）之间，设置金属波纹管膨胀节，吸收由温度变化引起的轴向、横向及角向综合位移，保护固定支架和连接设备。

振动隔离：在大型压缩机、泵的进出口，安装橡胶膨胀节或带阻尼设计的金属膨胀节，有效隔离设备振动向管系的传递，防止管道及支架的疲劳破坏。

地基差异沉降补偿：连接建于不同地基上的大型设备（如分馏塔与附属平台）的管道，必须设置能补偿多维沉降的柔性接头。

2. 设备连接口：保护关键设备的柔性界面

大型静设备（塔器、储罐、反应器）的开口接管，是应力集中和泄漏高风险点。

换热器、加热炉等的进出口管道连接，广泛使用膨胀节，以消除设备与管道因热胀不同步产生的巨大推力或弯矩，保护薄弱的设备管口。

大型储罐的进出口管线，常在靠近罐壁的第一道阀门前设置柔性短节（通常为金属软管或铰链型膨胀节），以补偿罐体基础可能发生的沉降或罐壁的局部变形。

3. 结构系统：应对热位移与振动的框架设计

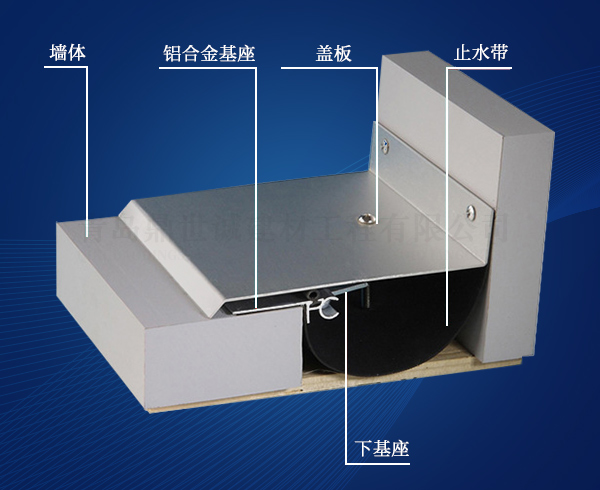

管廊与大型框架：在支撑纵横交错管道的多层管廊上，每隔一定距离需设置结构伸缩缝，将长条形的管廊分成若干独立区段，允许每段在温度作用下自由伸缩，防止结构产生破坏性应力。

设备钢结构平台：连接高温设备（如高温反应器）的操作平台，其支撑结构与主设备之间需预留缝隙并采用滑动支座或铰接连接，避免设备热膨胀时顶坏平台。

三、 材料与设计的极致要求

石化领域的变形元件，其设计与选材是材料科学与力学的深度结合。

材料选择的重中之重：

金属波纹管：根据介质腐蚀性，选用奥氏体不锈钢（如304、316L）、耐蚀合金（如Inconel 625、Hastelloy C-276）或进行特种涂层处理。材料需具备优异的抗疲劳性能（通常要求循环寿命数万至数十万次）和高温稳定性。

非金属元件：橡胶膨胀节需采用能抵抗特定介质（油、酸、烃类）侵蚀的特种合成橡胶，如氟橡胶、氢化丁腈橡胶，并具备阻燃、抗老化性能。

设计的系统性与安全性：

多波数与多层结构：为满足大位移和高压需求，波纹管常设计为多波结构。对于高压或高安全要求场合，采用多层结构，即使单层破裂，介质仍能被有效约束，防止瞬间灾难性泄漏。

完善的附属构件：导流筒用于保护波纹管免受介质冲刷和湍流影响；外罩/拉杆/铰链用于约束内压推力，防止膨胀节失稳，并将压力载荷传递至固定支架。

防火与防过载设计：对于关键部位，膨胀节可能要求具备防火保护功能，即在火灾情况下能在一定时间内维持结构完整。同时设计需考虑压力、位移的超载保护。

四、 从安装到退役的全生命周期管理

精准的安装与预调整：膨胀节在安装时，必须根据环境温度严格进行预拉伸或预压缩（即“冷紧”），使其在操作温度下处于最佳工作位置。安装对中误差必须控制在毫米级。

严格的在线监测与定期检验：将关键膨胀节纳入装置的预防性维护（PdM）计划。利用巡检观察其外观变形、腐蚀情况，或安装在线监测设备测量波距变化、位移量。在装置停工大检修期间，必须对其进行无损检测（如渗透检测PT、涡流检测ET），评估其疲劳和腐蚀状态。

基于状态的更换决策：依据设计寿命、运行工况记录和检验结果，科学评估其剩余寿命，在下一个检修周期前做好备件和更换预案，避免被动失效。

结语

在石油化工这个以刚硬钢铁构筑的工业世界里，变形缝（膨胀节）所代表的“柔性”与“适应性”，恰恰是整个系统得以安全、长期、稳定运行的智慧所在。它绝非附属部件，而是深度融入工艺流程设计、设备布置和应力分析的核心安全元件。这些精密的金属波纹或特种橡胶体，如同具备记忆和弹性的关节，在烈焰与严寒的循环中，在持续的振动与脉动下，静默地吸收能量、协调位移，化解着足以摧毁刚性结构的内部应力。

它们的存在，深刻诠释了现代工业工程的一个基本原理：在应对极端复杂力系时，最高明的刚强往往通过最科学的柔性来实现。一道设计精良、维护得当的膨胀节，守护的不仅是一条管道或一台设备，更是整片装置区的安全与连续，是工业系统在严苛条件下追求动态平衡与持久韧性的微观典范。
