济南变形缝施工中如何确保稳定性？

济南变形缝施工稳定性保障措施

在济南地区的建筑工程中，变形缝的施工质量直接关系到结构安全与使用功能。确保变形缝长期稳定，需从材料选择、施工工艺和后期防护三个环节入手。

材料选型决定基础性能

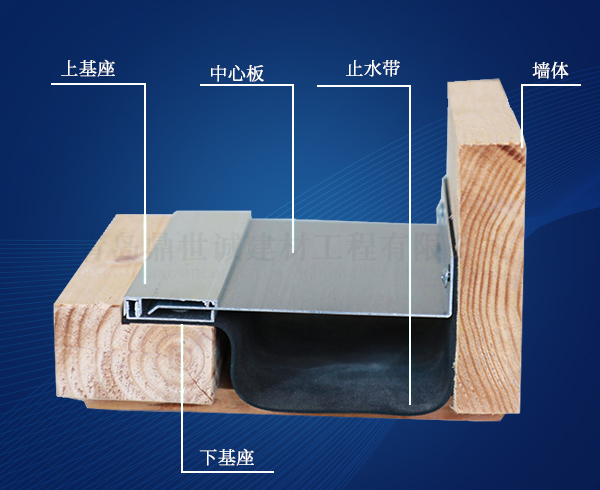

变形缝装置的承重能力和抗疲劳特性取决于金属盖板的材质厚度与构造形式。济南常用建筑标准中，铝合金盖板建议采用6063-T5牌号，厚度不低于2.5mm，其屈服强度可满足150kN/m2的轮压荷载。不锈钢材质则适用于潮湿或腐蚀性环境，304及以上牌号能有效抵抗氯离子侵蚀。橡胶止水带的拉伸强度需达到12MPa以上，断裂伸长率不低于400%，以保证在混凝土收缩或温度变形时的跟随能力。

施工工艺控制关键节点

缝内清理必须彻底去除浮灰、油污及松散颗粒，基层含水率低于8%时方可进行止水带铺设。中心定位是稳定性核心——止水带应居中对齐变形缝轴线，偏差不得超过5mm，否则会导致局部应力集中。固定螺栓需按间距250-300mm均匀布置，首次紧固扭矩控制在20-25N·m，混凝土终凝后72小时内应复拧一次，补偿因沉降或收缩产生的松驰。

温度适应与密封处理

济南年温差可达35℃以上，施工时须根据环境温度预设伸缩间隙。夏季施工时压缩量预留值为设计值的30%，冬季则应放大至60%，避免极端天气下装置产生挤压翘曲或拉伸断裂。密封胶选用低模量、高位移能力的硅酮类产品，位移承受率需达到±25%以上，胶层厚度控制在6-8mm，过薄易开裂，过厚则固化收缩产生内应力。

日常维护要点

变形缝两侧混凝土应设置过渡坡角，避免车辆冲击造成边缘破损。每12个月检查一次锚固件锈蚀情况及盖板平整度，发现松动应及时调整扭矩。排水型变形缝需清理导水槽内淤积泥沙，防止排水失效导致积水渗漏。

通过上述技术措施的综合运用，变形缝装置在济南地区的实际工程中可实现15年以上稳定服役，无需频繁维修。
