济南变形缝施工中如何避免开裂？

济南变形缝施工中避免开裂是一个系统性问题，必须将变形缝的核心功能（允许结构自由变形） 与济南本地特殊的地质与气候条件紧密结合。开裂通常源于设计、材料、施工和维护任一环节的失效。

以下是针对济南特点的系统性防开裂措施：

核心原则：理解济南的特殊性

地质差异大：东部丘陵（岩基，沉降小，但温差变形为主），西部黄河冲积平原（软土，不均匀沉降风险高）。

气候特征明显：夏季高温多雨，冬季干冷，年温差极大（超50℃），材料热胀冷缩剧烈。

施工关键：必须确保变形缝的 “活动性” ，任何限制其自由变形的做法都会导致应力集中而开裂。

一、 设计阶段：预防为先，精准施策

缝宽计算需留足余量：根据济南最大温差、结构长度、预期沉降量，加大设计缝宽（通常比理论计算值增加10-20%），为材料老化、轻微堵塞预留空间。

结构形式选择：

东部（岩基）项目：重点应对温度变形，可采用双墙双柱的“真缝”设计，彻底分离结构。

西部（软土）项目：重点应对不均匀沉降，基础必须设缝断开，并考虑后浇带与永久变形缝的结合使用。

节点深化设计：提供详细的变形缝构造大样图，明确每层（屋面、墙面、地面、地下室）的材料、连接和收口做法。

二、 材料选择：适配气候，优选定型产品

密封材料（最关键）：

首选高品质、高弹性、耐候性极强的密封胶。在济南，应选择位移能力≥±25% 以上、标明确保-30℃低温弹性和80℃高温不流淌的产品。

严禁使用普通沥青、低档油膏等易老化、硬化的材料。

止水带（地下工程）：

选用中埋式橡胶止水带或钢边橡胶止水带，确保与混凝土粘结牢固。

在重要工程中，可采用 “中埋式+外贴式” 双道止水带，形成冗余防护。

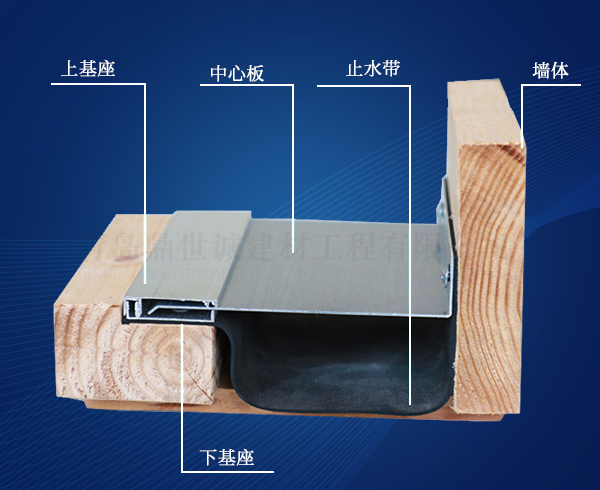

盖板与滑杆（地面、屋面）：

选用专业变形缝盖板系统（如金属铝合金、不锈钢）。盖板必须为“V”型或“W”型，其滑杆连接方式必须允许三维位移。

盖板材质需有足够厚度，防止踩踏变形。

填充材料（背衬材料）：

使用闭孔聚乙烯泡沫棒作为背衬，控制密封胶厚度，其直径应大于缝宽，压缩后填充，确保能随缝变形。

三、 施工阶段：精细操作，保障“活性”

模板支设与清理：

缝两侧模板必须坚固、垂直，浇筑后缝壁平整。浇筑前彻底清理缝内垃圾、木屑。

止水带安装“三防”：

防偏：用钢筋卡具固定，确保居中。

防伤：避免被钢筋刺破，接头热熔焊接牢固。

防脱：振捣时避免直接冲击止水带。

密封胶施工“黄金法则”：

缝壁处理：必须干燥、坚固、无尘无油，涂刷专用底漆。

背衬垫材：泡沫棒必须填充，防止密封胶三面粘接，失去变形能力。

注胶工艺：连续、饱满、无气泡，形成两面粘结的凹圆角或凸圆角，切忌平齐或内凹。

盖板系统安装：

确保中心轴与变形缝中心严格对齐。

所有固定点只在一侧固定，另一侧允许滑动。膨胀螺栓孔应开成长条形，为位移预留空间。

盖板下不得用水泥砂浆等硬质材料填塞。

四、 针对济南气候的特别注意事项

施工时机：避免在高温烈日下（材料膨胀缝最窄） 或低温雨天（材料收缩、基层潮湿） 进行密封胶施工。宜在10-25℃的干燥天气进行。

防水结合：济南雨季集中，屋面、外墙变形缝的防水层（卷材）在跨越缝处必须做“Ω”形空铺，上覆保护层，严禁拉紧。

成品保护：施工后设立明显标识，在混凝土养护、外墙装修、回填土等后续作业中，严禁车辆、设备直接碾压或碰撞变形缝装置。

五、 常见开裂原因与对策（济南版）

开裂现象                                可能原因（结合济南特点）                                    针对性对策

密封胶中部拉裂 缝宽计算不足，济南温差导致实际变形超限    重新设计，扩缝后选用更高位移能力密封胶

密封胶与基层脱开 基层处理差，冬季低温致粘结力下降            严格基层处理，使用低温适配底漆，选柔性胶

混凝土缝边崩角 缝壁不直、不坚，盖板固定不当限制变形    确保模板质量，检查盖板滑动机构是否卡死

盖板翘曲、卡死 安装未对中，滑杆生锈（雨季潮湿），或硬物堵塞 定期清理维护，选用不锈钢滑杆，确保安装精度

总结：在济南，避免变形缝开裂的关键是建立 “动态防控” 思维。 它不是一条“死缝”，而是一个需要精心呵护的“活动关节”。从设计上尊重济南的地质气候差异，在材料上为极端温度留足余量，在施工中保证其自由变形的能力，并在后期定期清理维护，才能从根本上杜绝开裂。对于重要工程，建议聘请专业厂家进行深化设计和安装指导。
